이번 글을 통해 배워갈 내용

1. 개요
2. Haproxy 란
3. Cloud flare 인증서 생성
4. Haproxy 설치

---

1. 개요

마스터 노드 1개
워커노드 5개
그리고 proxmox host가 모두
private network 안에 생성이 되었습니다.

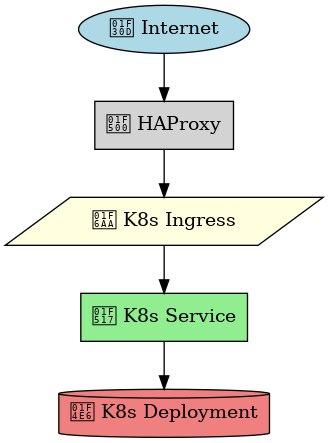

이제 deploy를 만들고 해당되는 샘플 deploy를 외부에 public ip로 붙이기 위해서
inernal network 와 external network 모두에 붙인 vm을 만들고

DNS를 맵핑해서
외부 IP를 kubernetes cluster에 NodePort에 맵핑시켜보겠습니다.


선택지는 MetalLB, kube-vip, HAProxy 등이 있었으나
비용절감상 고정아이피가 지원이 안되서 주기적으로 아이피주소를 업데이트해야 하는 상황이고
보안상 쉽게 VM 하나를 내려서 차단하고 쉽게 주소를 바꿔서 올리는 상황이라면
HAPROXY도 괜찮은 선택입니다.



---

2. HAPROXY란

HAProxy(High Availability Proxy)는 부하 분산(Load Balancing)과 프록시 기능을 제공하는 오픈소스 소프트웨어로, 웹 서버나 API 트래픽을 효율적으로 분산시켜 성능과 안정성을 높여줍니다.



TCP/HTTP 기반의 요청을 여러 서버로 분산하여 과부하를 방지하고, SSL 종료, 접속 제한, 건강 상태 체크(Health Check) 등의 기능을 지원합니다.



속도가 빠르고 설정이 유연하여 Kubernetes Ingress Controller, API Gateway, 웹 서버 앞단의 로드 밸런서 등 다양한 환경에서 널리 사용됩니다.

---

3. HAPROXY 세팅

먼저 HAPROXY 세팅을 해줍니다



PROXMOX에서 VM을 생성합니다.

CPU: 2 vCPUs
RAM: 2GB
Disk: 10GB
Network: 2 interfaces (1 for umbr0, 1 for umbr1)
Ubuntu24 minimized



필요시
openssh-server 설치
https://codemasterkimc.tistory.com/568

우분투22.04 SSH 설정하고 Putty로 접속하기



기초 ufw 세팅

sudo ufw enable
sudo ufw allow from $MY_IP to any port 5252
sudo ufw allow 80/tcp
sudo ufw allow 443/tcp
sudo ufw default deny incoming
sudo ufw default allow outgoing
sudo ufw status verbose



기초 fail2ban 설치

sudo apt update && sudo apt install fail2ban -y
sudo systemctl enable --now fail2ban
sudo systemctl status fail2ban



기초 패키지 설치를 해주고

sudo apt install net-tools iproute2 nano -y



Netplan 세팅 (유동입니다)

sudo apt install nano
nano /etc/netplan/01-netcfg.yam

network:
  version: 2
  ethernets:
    enp값1:
      dhcp4: true  # Public IP via DHCP
    enp값2:
      addresses:
        - 192.168.10.100/24  # Private IP for internal cluster use
      nameservers:
        addresses:
          - 8.8.8.8
          - 1.1.1.1



적용

sudo netplan apply --debug



---

4. Cloudflare 인증서 생성

Cloud flare 로그인

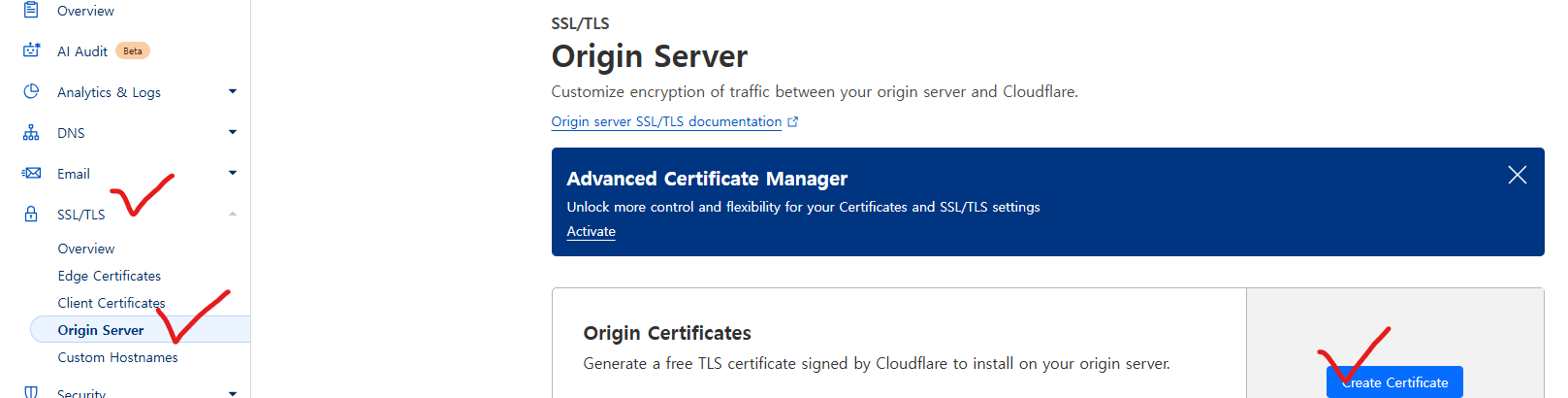

Origin Certificate 생성





생성 후 나온 값을 복붙

sudo mkdir -p /etc/haproxy/certs

# 인증서 저장
sudo nano /etc/haproxy/certs/cloudflare-cert.pem
# 복붙 (이런 글로 시작 -----BEGIN CERTIFICATE-----), 저장

sudo nano /etc/haproxy/certs/cloudflare-key.key
# 복붙 (이런 글로 시작 -----BEGIN RSA PRIVATE KEY-----), 저장



haproxy에 적용

cat /etc/haproxy/certs/cloudflare-cert.pem /etc/haproxy/certs/cloudflare-key.key | sudo tee /etc/haproxy/certs/cloudflare-combined.pem > /dev/null
sudo chmod 600 /etc/haproxy/certs/cloudflare-combined.pem
sudo chown haproxy:haproxy /etc/haproxy/certs/cloudflare-combined.pem



---

5. Haproxy 설치

sudo apt update && sudo apt install haproxy -y



버전확인

haproxy -v



HAProxy config 파일 수정

sudo nano /etc/haproxy/haproxy.cfg



# 글로벌 설정
global
    log /dev/log local0                # 기본 로그 설정
    log /dev/log local1 notice          # 추가적인 로그 설정
    chroot /var/lib/haproxy             # 보안 강화를 위한 chroot 설정
    stats socket /run/haproxy/admin.sock mode 660 level admin  # 관리용 소켓 설정
    stats timeout 30s                   # 통계 소켓 타임아웃 설정
    user haproxy                         # 실행 사용자 설정
    group haproxy                         # 실행 그룹 설정
    daemon                                # 데몬 모드로 실행

    # Cloudflare SSL 호환성을 위한 기본 설정
    ca-base /etc/ssl/certs               # CA 인증서 기본 경로
    crt-base /etc/ssl/private             # 인증서 기본 경로
    ssl-default-bind-ciphers 값           # SSL 암호화 설정 (Cloudflare 호환)
    ssl-default-bind-ciphersuites TLS_AES_128_값 # TLS 1.3 암호화 설정

# 기본 설정 (HTTP 트래픽 처리)
defaults
    log global                            # 글로벌 로그 사용
    mode http                              # HTTP 모드 사용
    option httplog                         # HTTP 요청 로그 활성화
    option dontlognull                     # 빈 요청 로그 제외
    timeout connect 5000                   # 서버 연결 타임아웃 (5초)
    timeout client  50000                  # 클라이언트 응답 타임아웃 (50초)
    timeout server  50000                  # 서버 응답 타임아웃 (50초)

# HTTP 트래픽 처리
frontend http_front
    bind *:80                             # 80번 포트에서 요청 수신
    default_backend k8s_ingress           # 백엔드로 트래픽 전달

# HTTPS 트래픽 처리 (Cloudflare SSL 인증서 사용)
frontend https_front
    bind *:443 ssl crt /etc/haproxy/certs/cloudflare-combined.pem # SSL 적용
    default_backend k8s_ingress           # HTTPS 트래픽을 백엔드로 전달

# 백엔드 설정 (Kubernetes Ingress와 연동)
backend k8s_ingress
    balance roundrobin                    # 라운드 로빈 방식 부하 분산
    server node1 내부망주소:포트 check      # 내부 Kubernetes 노드로 트래픽 전달 및 상태 체크



확인

sudo haproxy -c -f /etc/haproxy/haproxy.cfg

sudo systemctl restart haproxy
sudo systemctl enable haproxy
sudo systemctl status haproxy





---



6. DDNS

Cloudflare에 DNS 세팅을 해주고

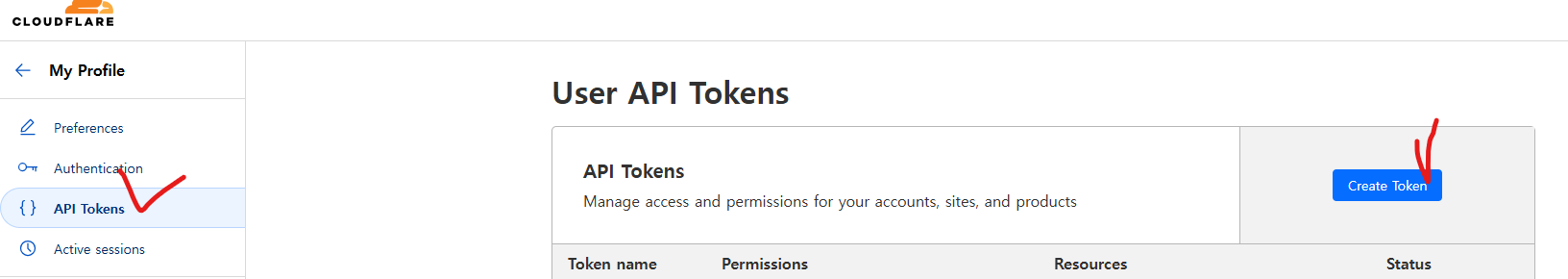

API 토큰 세팅도 해줍니다.





ddns 세팅

sudo apt install -y ddclient
sudo nano /etc/ddclient.conf



# Cloudflare 동적 DNS 설정

daemon=300             # 300초(5분)마다 실행 (주기적인 업데이트)
syslog=yes             # 시스템 로그 활성화 (로그 기록을 남김)
protocol=cloudflare    # Cloudflare API를 사용하여 DNS 업데이트 수행
use=web                # 외부 웹 서비스를 사용하여 현재 IP 확인
web=https://api.ipify.org  # 현재 공인 IP를 가져오는 서비스 (ipify API 사용)
ttl=1                  # TTL(Time-To-Live) 설정 (1초, 즉시 업데이트 반영)

# Cloudflare 로그인 정보 (보안상 환경 변수나 별도 설정 파일에서 관리하는 것이 좋음)
login=이메일주소       # Cloudflare 계정 이메일
password=비밀번호      # Cloudflare API 키 또는 비밀번호 (보안 주의!)

# 도메인 설정
zone=sample.com        # Cloudflare에서 관리하는 도메인(zone)
k8s.sample.com         # 업데이트할 서브도메인 (예: Kubernetes 클러스터용)



sudo systemctl restart ddclient
sudo systemctl enable ddclient





---



7. 쿠버네티스 세팅

인그레스를 만들고

트래픽을 받아서

서비스를 통해 nginx 포드를 보여줍니다.

curl https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 | bash

helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
helm repo update
helm install ingress-nginx ingress-nginx/ingress-nginx \
  --namespace ingress-controller --create-namespace \
  --set controller.service.type=NodePort \
  --set controller.service.nodePorts.http=40080 \
  --set controller.service.nodePorts.https=40443

kubectl get svc -n ingress-controller

kubectl run nginx-sample --image=nginx:latest --port=80
kubectl expose pod nginx-sample --port=80 --target-port=80 --name=nginx-sample-service





ingress 설정 예시

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: sample-ingress
  annotations:
    kubernetes.io/ingress.class: nginx
spec:
  rules:
  - host: sample1.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-sample-service
            port:
              number: 80
  - host: sample2.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-sample-service
            port:
              number: 80

---

8. 끝



이제 정상적으로 사설망에 k8s 클러스터 구축 후

외부에서 proxy를 걸고 유동망으로 접근하고 유동망을 업데이트하는 부분이 완료되었습니다~





이제 정상적으로 사설망에 Kubernetes 클러스터를 구축한 후,
외부에서 프록시를 설정하여 유동 IP를 통한 접근을 가능하게 하고,

유동 IP 자동 업데이트까지 완료되었습니다~





읽어주셔서 감사합니다

무엇인가 얻어가셨기를 바라며

오늘도 즐거운 코딩 하시길 바랍니다 ~ :)
