Win32와 MFC에서 윈도우 및 내부 아이템 사이즈 픽셀에 정확하게 맞추기

MFC 파일에서 RC 파일을 편집하다 보면 사이즈를 정확하게 Pixel 단위로 맞춰야 하는 경우가 있다.



많은 초보 프로그래머 들이

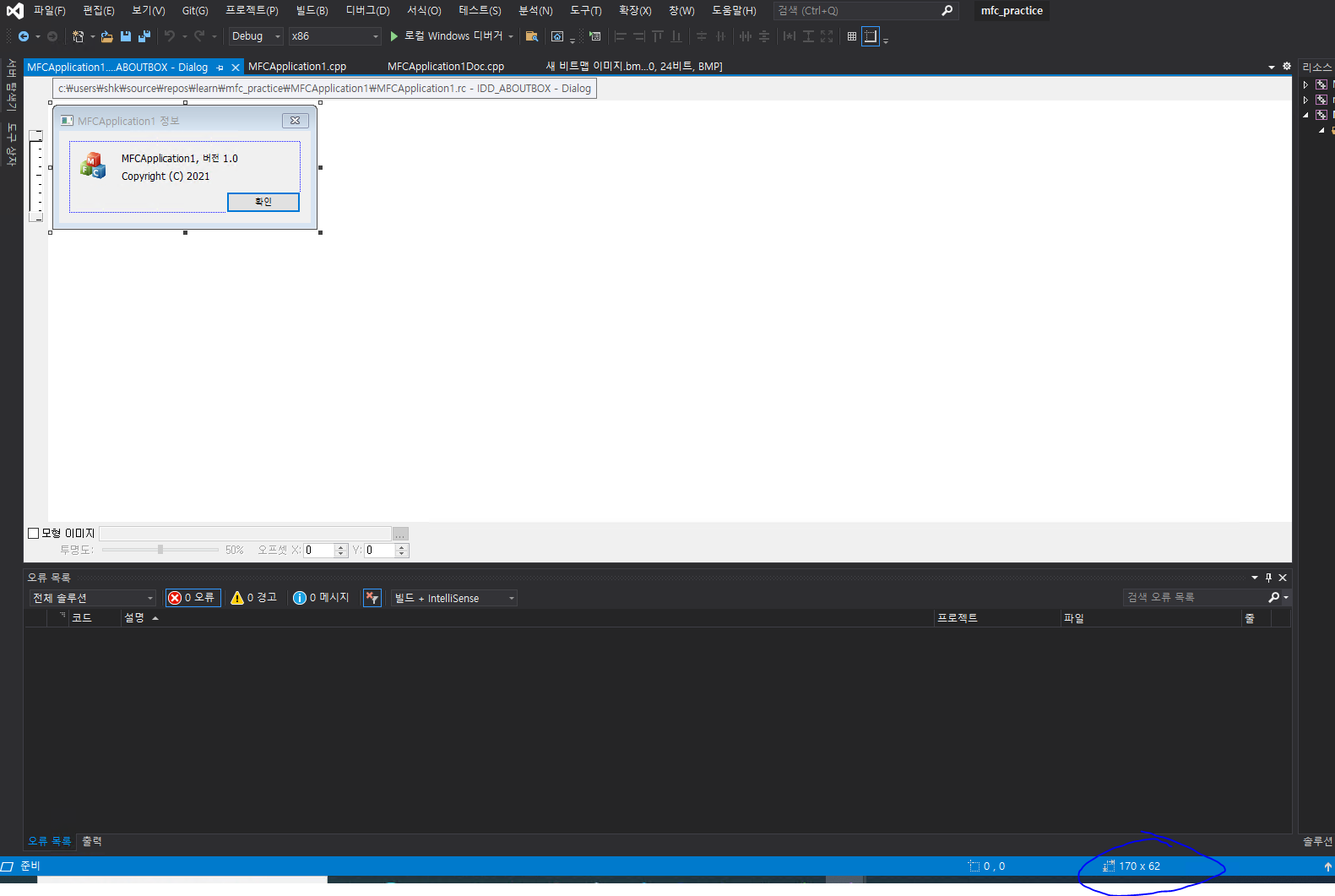

오른쪽 하단에 적힌 단위로 크기 조절을 하면 된다고 생각하지만



이는



pixel이 아닌 DLU 라는 단위로서



폰트 평균 높이 값이 8이고 평균 높이 값이 4일때 1DLU = 1pixel 인 되는 경우가 있고 이도 해상도에 따라 달라질수 있으며



https://devblogs.microsoft.com/oldnewthing/20180510-00/?p=98725

On the difficulty of getting pixel-perfect layout in Win32 dialog templates

위에 있는 25년차 마이크로소프트 개발자 글에 따르면



DLU는 폰트 캐릭터 높이의 평균 1/8 값이고 폰트 너비의 1/4값이고 이또한 라운딩을 통해 구현하였기 때문에 정확한 값이 아니라고 한다. 또한 해상도에 따라 폰트 높이가 바뀔수 있고 폰트 substitution이나 폰트 linking으로 변경 될수 있다고 한다.



"Dialog boxes are not intended for pixel-perfect layout"



다이얼로그 박스는 픽셀 완벽 레이아웃을 염두해두고 만든것이 아니라고 한다.



(의역을 하였기 때문에 정확한 내용은 위에 글을 참조하기 바랍니다)

---

따라서 해당 RC 파일을 보고 스크린샷을 통해 실행 윈도우의 크기를 재다가 폰트를 변경하고 또 다시 재는 무한 반복작업을 할 것이 아니고



필자가 생각하기에는



RC 파일로는 대략적인 윤곽만 잡고



윈도우가 생성되는 시점에



예를 들어 Init Dlg 를 하는 곳에



런타임에 윈도우



실행될때 윈도우 크기를 조절 할수 있도록



함수를 쓰는게 적당하다는 생각이 든다.





예를 들면 다이얼로그 윈도우 사이즈와 위치를 직접 아래와 같은 사이즈로 정한다.

MoveWindow(int x, int y, int Width, int Height);



클래스 마법사에서 OninitDialog() 추가후









외부 사이즈를 100 x 100 으로 설정한 박스를 만들어 보았다.

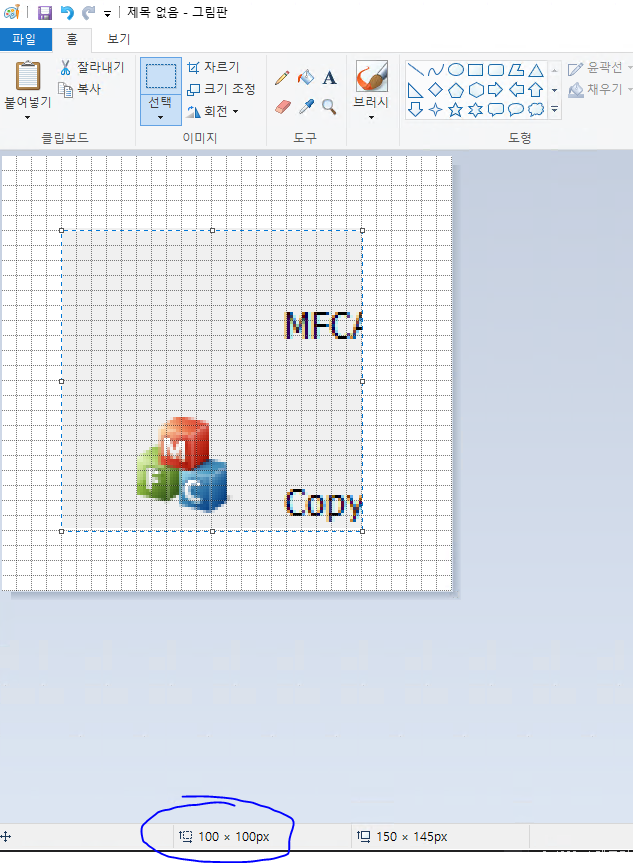

테두리에 프레임 때문에 그런지

86 px X 93 px이 나온다.

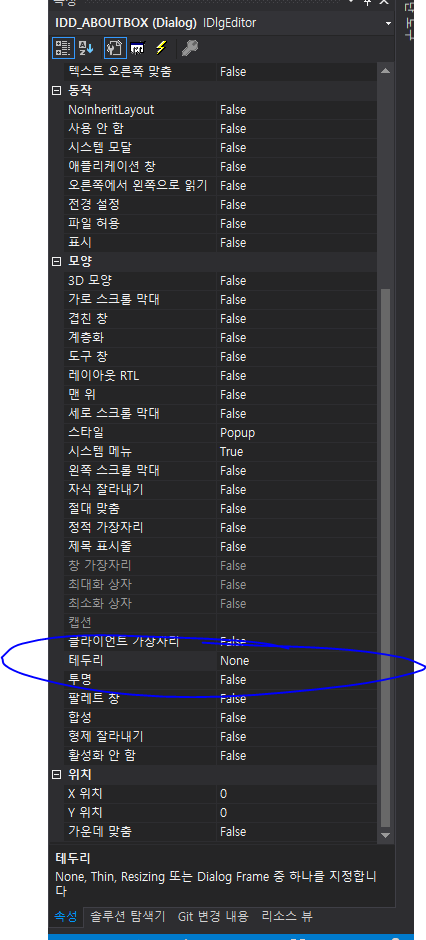

그렇다면 테두리 프레임을 제거해보자

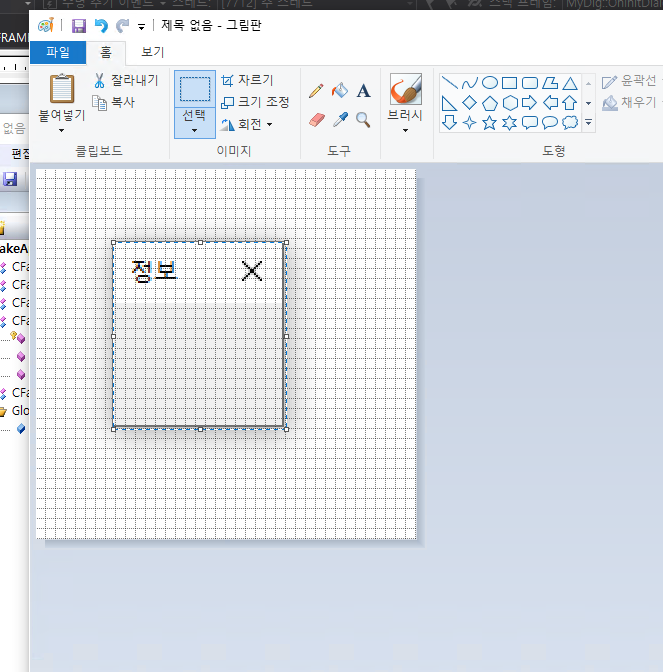

프레임 제거후 외부 사이즈를 100 X 100 픽셀로 정한 about 박스이다.





정확하게

100 x 100 px 이다



나는 프레임이 필요하다

일단 폰트 사이즈를 변경해 보겠다.

12 픽셀로 변경하였다.

이번에는 15px 8px이 더 필요하다고 한다.

8픽셀일때는 14 px 6px이였는데....

16픽셀일때도 15px 8px이다



생각해보니까 내가 왜 그림판을 사용하고 있지? 라는 생각이 들었다

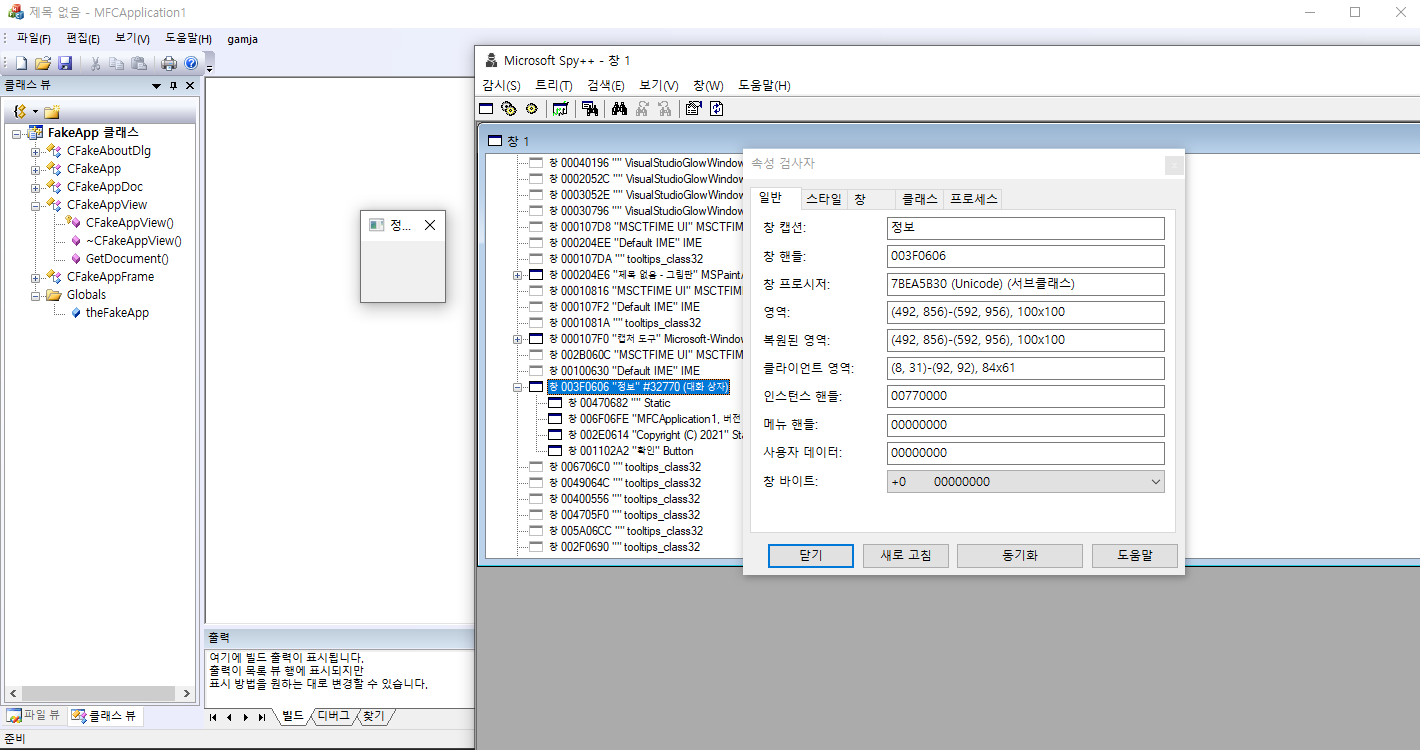

비쥬얼 스튜디오 도구-> SPY++를 사용해서 창을 분석해 보았다.

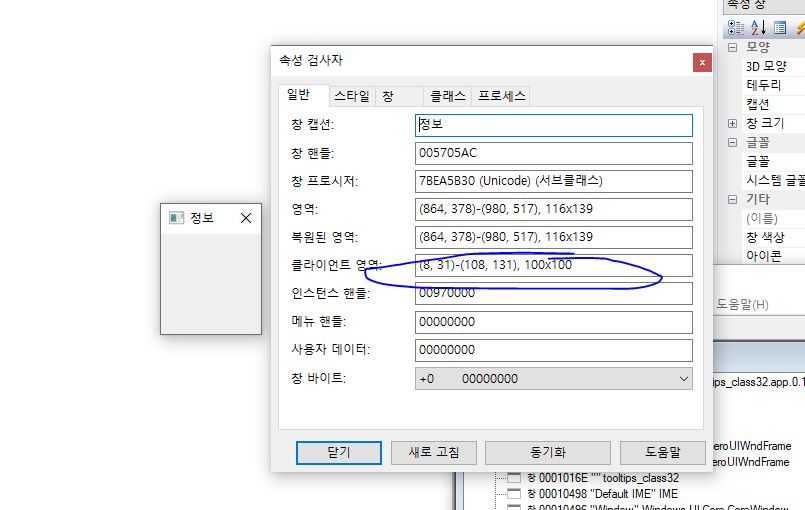

클라이언트 영역이 84 x 61을 차지하고 있다고 한다.



이는 생각해보면



BOOL GetClientRect(
  HWND   hWnd,
  LPRECT lpRect
);

GetClientRect를 사용해서

클라이언트 영역 너비와 높이를 구하고

원했던 100에 차이 만큼 더해주면 완벽진다.



정확하게 100px 100px이 되다



코드는 다음과 같다



BOOL CAboutDlg::OnInitDialog()
{
	CDialog::OnInitDialog();

	this->SetWindowPos(NULL, 0, 0, 100, 100, SWP_NOMOVE);

	CRect  rc;
	this->GetClientRect(&rc);
	//TRACE("rc.left : %d\n", rc.left);
	//TRACE("rc.top : %d\n", rc.top);
	//TRACE("rc.width(): %d\n", rc.Width());
	//TRACE("rc.height() : %d\n", rc.Height());

	if (rc.Width() != 100 || rc.Height() != 100)
	{
		int tempModifiedWidth = 100 + (100 - rc.Width());
		int tempModifiedHeight = 100 + (100 - rc.Height());
		this->SetWindowPos(NULL, 0, 0, tempModifiedWidth, tempModifiedHeight, SWP_NOMOVE);
	}
	return TRUE;
}

---

자 이제 500 x 500 으로 바꿔보고 내부도 꾸며 보았다.



BOOL CAboutDlg::OnInitDialog()
{
	CDialog::OnInitDialog();

	//CWnd* AboutDlg = GetDlgItem(IDD_ABOUTBOX);
	this->SetWindowPos(NULL, 0, 0, 500, 500, SWP_NOMOVE);

	CRect  rc;
	this->GetClientRect(&rc);
	//TRACE("rc.left : %d\n", rc.left);
	//TRACE("rc.top : %d\n", rc.top);
	//TRACE("rc.width(): %d\n", rc.Width());
	//TRACE("rc.height() : %d\n", rc.Height());

	if (rc.Width() != 500 || rc.Height() != 500)
	{
		int tempModifiedWidth = 500 + (500 - rc.Width());
		int tempModifiedHeight = 500 + (500 - rc.Height());
		this->SetWindowPos(NULL, 0, 0, tempModifiedWidth, tempModifiedHeight, SWP_NOMOVE);
	}



	this->GetDlgItem(IDOK)->SetWindowPos(NULL, 200, 200, 100, 100, NULL);

	// 이미지
	this->GetDlgItem(IDC_STATIC_03)->SetWindowPos(NULL, 0, 0, 100, 100, NULL);

	this->GetDlgItem(IDC_STATIC_01)->SetWindowPos(NULL, 300, 300, 200, 100, NULL);

	this->GetDlgItem(IDC_STATIC_02)->SetWindowPos(NULL, 300, 350, 200, 100, NULL);

	this->SetWindowText(_T("My Name")); // Initialize control values

	return TRUE; // return TRUE unless you set the focus to a control
	// EXCEPTION: OCX Property Pages should return FALSE
}

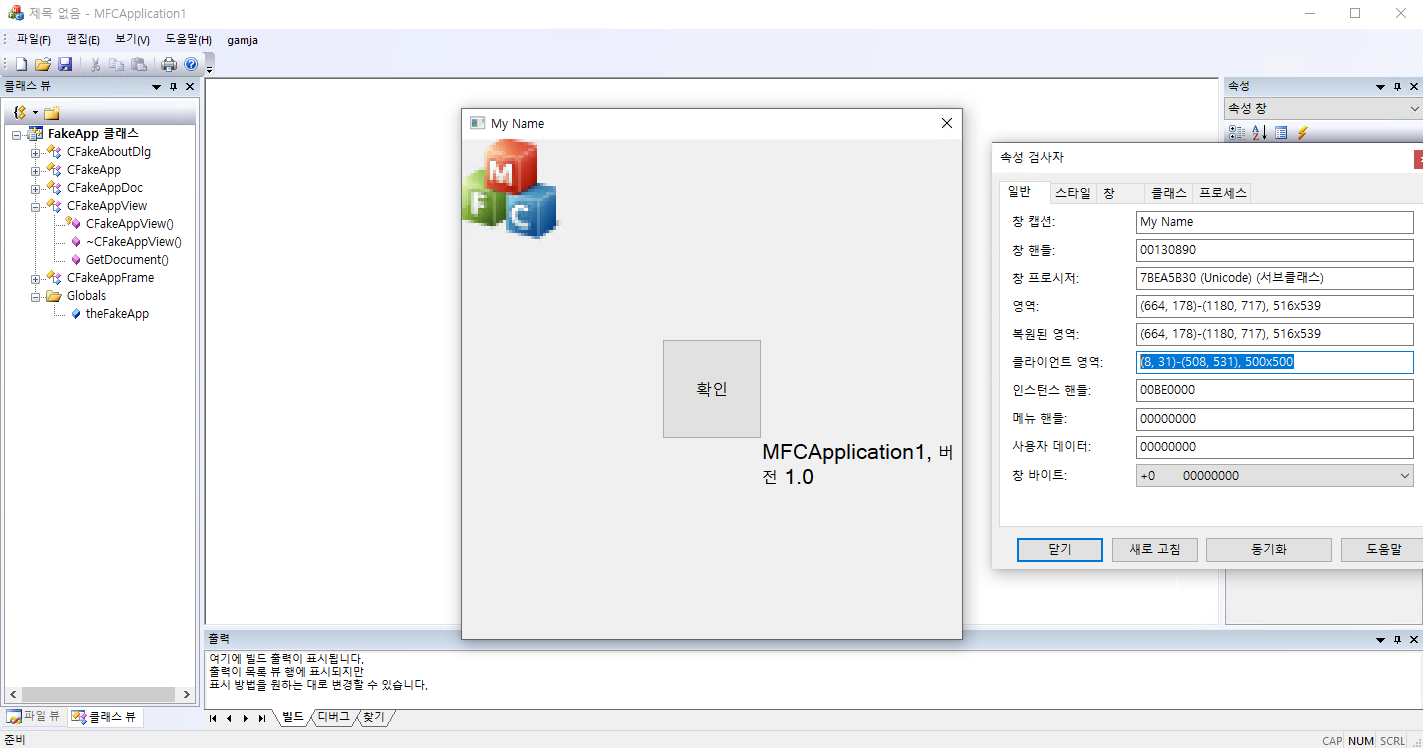

정확하게 500 x 500 픽셀이며



내부에 있는 이미지들도 정확한 위치에



잘 들어가게 되었다





이로서 쉽고 빠르게 MFC UI를 클라이언트(고객)의 요구에 맞게 픽셀 단위로 수정할수 있게 되었다.



해피 엔딩 ㅋㅋㅋㅋ



국내 자료로는 찾을수 없는 자료들을 주말동안 해외서적, 자료 등을 찾아가면서 찾은게 너무 뿌듯하다.



이게 바로 자료를 찾기 힘든 MFC 프로그래밍의 묘미인가?
